Özet: Endüstriyel yapay görme mimarilerinde sistem kararlılığını belirleyen en kritik faz, incelenecek yüzey yapısına uygun optik bileşenlerin ve aydınlatma geometrilerinin seçilmesidir. Bu rehberde, farklı malzeme geometrilerinde perspektif hatalarını sıfırlayan teleteğetsel (telecentric) lenslerin çalışma prensipleri ve koaksiyel, halka veya arka aydınlatma tekniklerinin mikron düzeyindeki ölçüm hassasiyetine olan algoritmik katkıları incelenmektedir.
Yüksek hızlı ve sürekli akan üretim hatlarında line-scan kameralar neden ilk sırada tercih edilmelidir?
Endüstriyel yapıların yüksek verimlilik gereksinimlerini karşılamak üzere, line-scan kameralar öne çıkan çözümler arasında yer almaktadır. Bu tür kameralar, sürekli akan üretim hatlarında, üretim süreçlerini optimize eden özel bir görüntüleme yöntemi sunmaktadır. Özellikle bir hat boyunca hareket eden nesneleri işlerken, line-scan kameraların sağladığı kesintisiz görüntüleme yetenekleri bu sistemlerin verimliliğini artırmaktadır.
Line-scan kameraların en büyük avantajlarından biri, yüksek çözünürlükte görüntü elde etme kabiliyetidir. Bu özellik, ürünleri detaylı bir şekilde analiz edebilme ve hataları tespit edebilme fırsatı tanır. Üretim hattındaki her bir ürünün yüzeyinde var olan ince kusurların belirlenmesi, kalite kontrol süreçlerinde büyük rol oynamaktadır. Line-scan kameralar, her bir görüntüde daha fazla bilgi sunarak, üretim sürecinin her aşamasında kaliteli ve standartların üstünde ürün çıkarmak için önemli bir araç niteliğindedir.
Özellikle yüksek hızlı üretim hatlarında, line-scan kameraların sunduğu avantajlar ile birlikte, diğer kameralarla karşılaştırıldığında daha az yer kaplamaları da önemli bir faktördür. Hızlı görüntü işleme yetenekleri, bu kameraların endüstriyel yapay görme sistemlerinin ayrılmaz bir parçası olmasına yardımcı olur. Yüksek hızlı akışların olduğu ortamlarda, bu kameralar herhangi bir görüntü kaybı yaşamadan sürek devamlılığını sağlarlar.
Sonuç olarak, endüstriyel yapay görme kameraları arasında line-scan kameraların tercih edilmesi, özellikle hızlı üretim hatları için gerekli olan verimlilik ve görüntü analizi açısında kritik bir rol oynamaktadır. Bu özellikler, line-scan kameraların endüstriyel uygulamalarda neden ilk sırada yer aldığına dair temel unsurları oluşturmaktadır.
Matris Tabanlı Area-Scan Kameraların Endüstriyel Kalite Kontroldeki Sınırları ve Doğru Kullanım Alanları
Matris tabanlı area-scan kameralar, birçok endüstriyel uygulamada kalite kontrol işlemlerinin etkinliği için önemli bir rol oynamaktadır. Ancak, bu kameraların belirli sınırlamaları bulunmaktadır. İlk olarak, area-scan kameralar, genellikle düz ve statik nesnelerin taranması için idealdir. Dinamik ya da hareketli nesnelerin yüksek hızda görüntülenmesi gerektiğinde, bu kameraların performansları azalabilir. Bu nedenle, hareketli nesnelerin incelenmesi gereken durumlarda, daha uygun bir çözüm sağlamak için diğer kamera tipleri düşünülmelidir.
Area-scan kameraların kullanımı, özellikle keskin ve iyi aydınlatılmış görüntüler gerektiren uygulama alanlarında son derece etkili olabilir. Örneğin, üretim hatlarındaki ürünlerin hızlı ve kesin bir şekilde denetlenmesi, alan tarama kameralarının en belirgin kullanım örneklerindendir. Bunun yanında, düzgün yüzey, belirgin renk ayrımı ve sabit ortam koşulları gerektiren uygulamalarda, bu kameraların avantajları daha fazla ortaya çıkmaktadır.
Ayrıca, matris tabanlı area-scan kameraların doğru kullanımı, sağlıklı veri elde edebilmek için kritik öneme sahiptir. Düşük aydınlatma koşulları ya da karmaşık arka planlar, görüntü kalitesini olumsuz etkileyebilir. Bu nedenle, doğru aydınlatma teknikleriyle entegre edilmesi büyük önem taşımaktadır. Kameraların kurulum ve kalibrasyon süreçleri de oldukça detaylı yapılmalı, görüntü elde etme aşamasında her aşama titizlikle denetlenmelidir.
Sonuç olarak, area-scan kameralar endüstriyel kalite kontrol alanında geniş bir uygulama yelpazesi sunmaktadır. Ancak, bu kameraların sınırlı performansları göz önünde bulundurularak, uygulama amacına uygun şekilde kullanılması ve ortam koşullarının optimize edilmesi gerekmektedir.
Veri Aktarım Protokollerinin Genel Gözden Geçirilmesi
Endüstriyel yapay görme kameraları, üretim süreçlerinde yüksek kaliteli görüntü elde edilmesi amacıyla yaygın olarak kullanılmaktadır. Bu kameralar, görüntü verilerinin işlenmesi için farklı veri aktarım protokolleri kullanır. Bu protokoller arasında en popüler olanları GigE Vision ve Camera Link’tir. Her iki protokol de kendi avantajları ve dezavantajları ile birlikte gelir. İncelememiz, bu iki protokolün veri aktarım hızları ve performansları üzerinedir.
GigE Vision Protokolü
GigE Vision, Ethernet tabanlı bir veri aktarım protokolüdür. Yüksek hızda veri aktarım kapasitesi ile bilinir ve genellikle 1 Gbps’ye kadar veri sağlama yeteneğine sahiptir. Bu özellik, endüstriyel uygulamalarda, özellikle geniş alanlarda kablosuz bağlantı gereksinimlerinin azaltılmasına olanak tanır. GigE Vision, aynı zamanda daha uzun mesafelerde etkili bir iletişim sağlar, bu da daha esnek kurulum seçenekleri sunar.
Camera Link Protokolü
Camera Link ise genellikle daha düşük mesafelerde kullanılan bir protokoldür ve veri aktarım hızı açısından 2.0 Gbps’ye kadar çıkabilmektedir. Güçlü bant genişliği ve düşük gecikme süreleri ile Camera Link, yüksek hızda görüntü işleme talep eden uygulamalar için idealdir. Ancak, kablolama ve bağlantı karmaşıklığı açısından daha fazla dikkat gerektirir. Özellikle kısa mesafelerde optimal bir çözüm sunar.
Performans Karşılaştırması
Her iki protokolün performansı, uygulama gereksinimlerine göre değişiklik gösterir. GigE Vision, uzun mesafe veri iletiminde ve geniş ağlar içinde daha verimli bir seçenek iken; Camera Link, yüksek çözünürlüklü ve hızlı görüntü akışı gerektiren durumlarda daha etkili olabilir. Bu iki protokol arasındaki seçim, endüstriyel yapay görme sisteminin tasarımında kritik bir rol oynamaktadır.

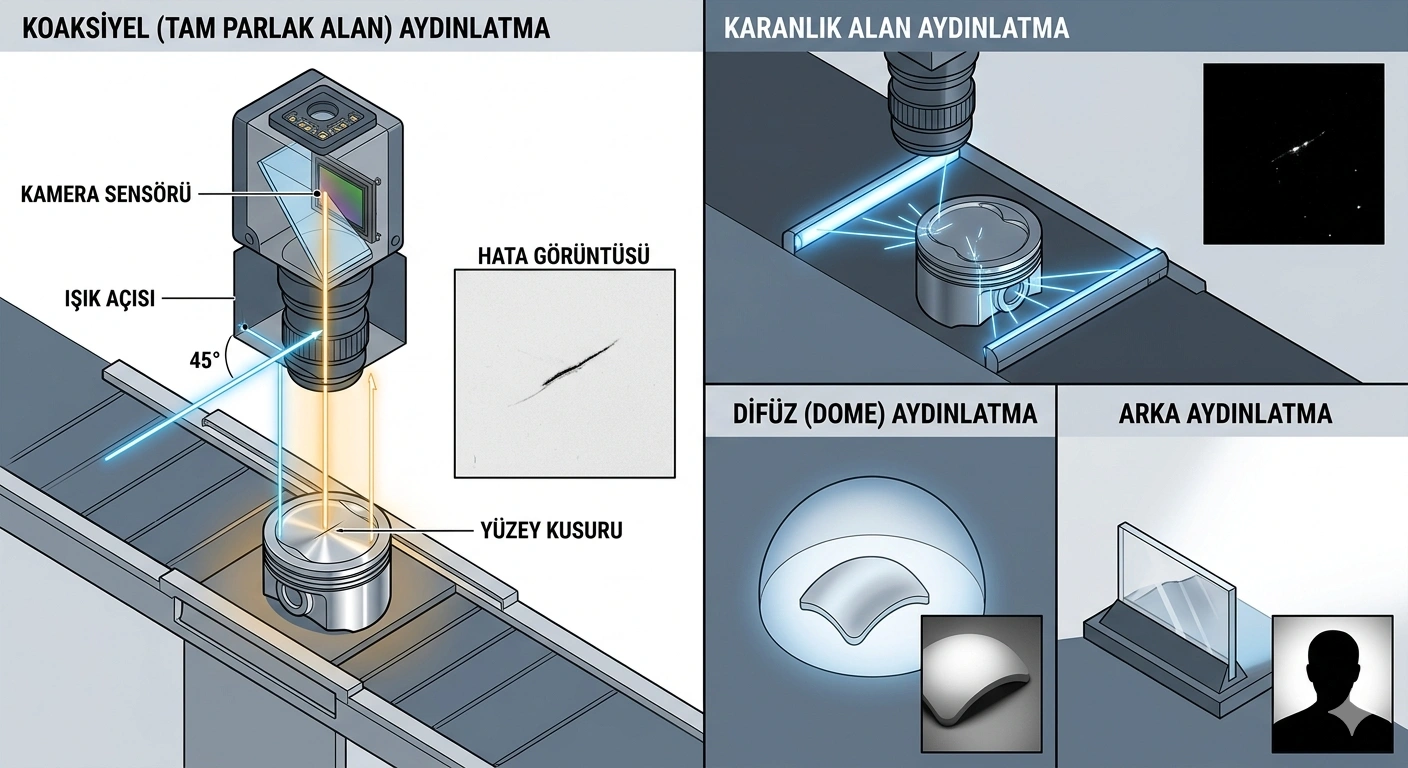

Coaxial Aydınlatmanın Metal Yüzeylerdeki Mikro Çiziklerin Tespiti Üzerindeki Etkisi
Metal yüzeyler, üretim süreçlerinde sıklıkla karşılaşılan önemli malzemelerdir. Ancak, bu yüzeylerdeki mikro çiziklerin (yani, gözle görülemeyen küçük hataların) tespiti oldukça zordur ve geleneksel aydınlatma teknikleriyle genellikle etkili bir şekilde yapılamaz. Coaxial (eksenel) aydınlatma, bu zorlukları aşmada kritik bir rol oynamaktadır. Coaxial aydınlatmada, ışık kaynağı, görüntüleme sensörü ile aynı eksenden aydınlatma sağlamak üzere konumlandırıldığından, yansıyan ışığın kusurları daha etkili bir şekilde tespit edilmesine olanak tanır.
Metal yüzeylerde oluşan mikro çizikler genellikle yansıtıcı özellikte olduklarından, normal bir aydınlatma ile incelendiğinde bu kusurlar kaybolmakta ya da görünmez hale gelmektedir. Ancak coaxial aydınlatmanın sağladığı avantaj, ışığın yüzeye doğrudan ve paralel bir açıdan ulaşmasıdır. Böylece, metal yüzeyi üzerinde meydana gelen herhangi bir kusur, diferansiyel ışık yansımaları sayesinde göze çarpar hale gelir. Bu, endüstriyel yapay görme kameralarının hassasiyetini ve doğruluğunu artırır.
Özellikle kalite kontrol süreçlerinde, mikro çiziklerin tespiti hayati önem taşımaktadır. Bu nedenledir ki, coaxial aydınlatma sistemleri, endüstriyel yapay görme kameraları ile birlikte kullanılarak, metal yüzeylerdeki kusurların tespitini mümkün kılmaktadır. Koaksiyal aydınlatma, bu tür uygulamalar için özel olarak geliştirilmiş lenslerle bir araya geldiğinde, metal yüzeylerdeki mikro çiziklerin net bir şekilde görüntülenmesine imkan tanır. Böylece, üretimdeki hataların önlenmesi ve ürün kalitesinin artırılması hedeflenmektedir.
Dome Aydınlatma Teknikleri ve Görüntü Kalitesi
Dome (kubbe) aydınlatma teknikleri, endüstriyel yapay görme kameraları ile birlikte kullanıldığında önemli avantajlar sunmaktadır. Bu aydınlatma yöntemi, eğrisel ve parlak yüzeyler üzerindeki gölge sorunlarını minimum seviyeye indirgemeye yardımcı olur. Geleneksel aydınlatma yöntemlerinin çoğu, eğrisel yüzeylerde ışığın dağılmasında zorluklar çıkartabilir ve bu durum görüntü kalite kaybına yol açar. Dome aydınlatma, homojen bir ışıma sağladığı için, yüzeylerdeki gölgeleri etkili bir şekilde yok eder.
Eğrisel yüzeylere uygulanan ışığın doğru açıda ve eşit olarak dağıtılması, görüntülerin netliğini artırmaktadır. Dome aydınlatma altında, ışık kaynakları genellikle yüzeyi saran bir yapı içinde yer alır, bu sayede ışığın doğrudan veya parabolik olarak yüzeye düşmesi sağlanır. Bu teknik, özellikle endüstriyel ortamlarda, ürünlerin daha iyi analiz edilmesi ve hataların tespit edilmesi için kritik öneme sahiptir.
Bu aydınlatma yöntemiyle elde edilen daha iyi görüntü kalitesi, endüstriyel yapay görme sistemlerinin çözümleme süreçlerinde avantaj sağlamaktadır. Gelişmiş görüntü işleme algoritmaları ile birlikte kullanıldığında, dome aydınlatma, daha az atık ve daha yüksek üretkenlik gibi faktörlere katkıda bulunabilir. Yüksek kaliteli görüntüler, endüstriyel otomasyon, kalite kontrol ve güvenlik sistemleri gibi birçok alanda kullanım için gereklidir.
Sonuç olarak, dome aydınlatma teknikleri, endüstriyel yapay görme kameralarının sağladığı görüntü kalitesini artırarak, özellikle eğrisel ve parlak yüzeylerdeki gölge sorunlarını etkili bir şekilde ortadan kaldırma yeteneğine sahiptir. Bu sayede, endüstriyel uygulamalarda daha verimli ve doğru sonuçlar elde edilebilir.
Arka Aydınlatma Yöntemi: Boyut Ölçümü ve Parça Varlık-Yokluk Kontrolü
Endüstriyel yapay görme teknolojisinde arka aydınlatma, boyut ölçümü ve varlık-yokluk kontrolü gibi önemli süreçlerde güvenilir sonuçlar elde edilmesine yardımcı olan etkili bir yöntemdir. Bu metot, nesnelerin arkasındaki bir ışık kaynağının kullanılmasıyla çalışır ve böylece nesne ile arkaplan arasındaki kontrastı artırarak belirgin bir görüntü oluşturur. Özellikle, karmaşık ve ayrıntılı parçaların kontrolünde, arka aydınlatma teknikleri oldukça faydalıdır.
Boyut ölçümü söz konusu olduğunda, arka aydınlatma yöntemi, nesnelerin kenarlarını net bir şekilde belirleyerek ölçüm hatalarını en aza indirir. Bu, endüstriyel yapay görme kameraları ile entegre edilen hassas sensörler sayesinde sağlanır. Arka aydınlatmanın sunduğu yüksek kontrast, görüntü işleme yazılımları tarafından analiz edilen verilerin doğruluğunu artırır ve sonuçta daha güvenilir boyut ölçümleri elde ederiz.
Varlık-yokluk kontrolü uygulamalarında ise arka aydınlatma, nesnelerin varlığını hızlı ve etkili bir şekilde tespit etme imkanı sunar. Bu yöntem, özellikle otomatik üretim hatlarında kullanılan endüstriyel yapay görme kameraları ile bir araya geldiğinde, parçaların konumları veya eksiklikleri hakkında anlık geri dönüş sağlar. Arka aydınlatma sayesinde, üründe istenmeyen unsur olup olmadığını doğrulamak da oldukça kolaylaşır. Bu sayede, gerçekleştirilmesi gereken düzeltmeler anında yapılabilir ve üretim sürekliliği sağlanabilir.
Sonuç olarak, arka aydınlatma yöntemi, hem boyut ölçümü hem de parça kontrolü işlemlerinde kararlı sonuçlar elde edilmesine katkıda bulunarak, endüstriyel otomasyonda kritik bir rol üstlenir. Uygulama alanındaki avantajları sayesinde, sektörde giderek daha fazla tercih edilen bir yöntem haline gelmektedir.

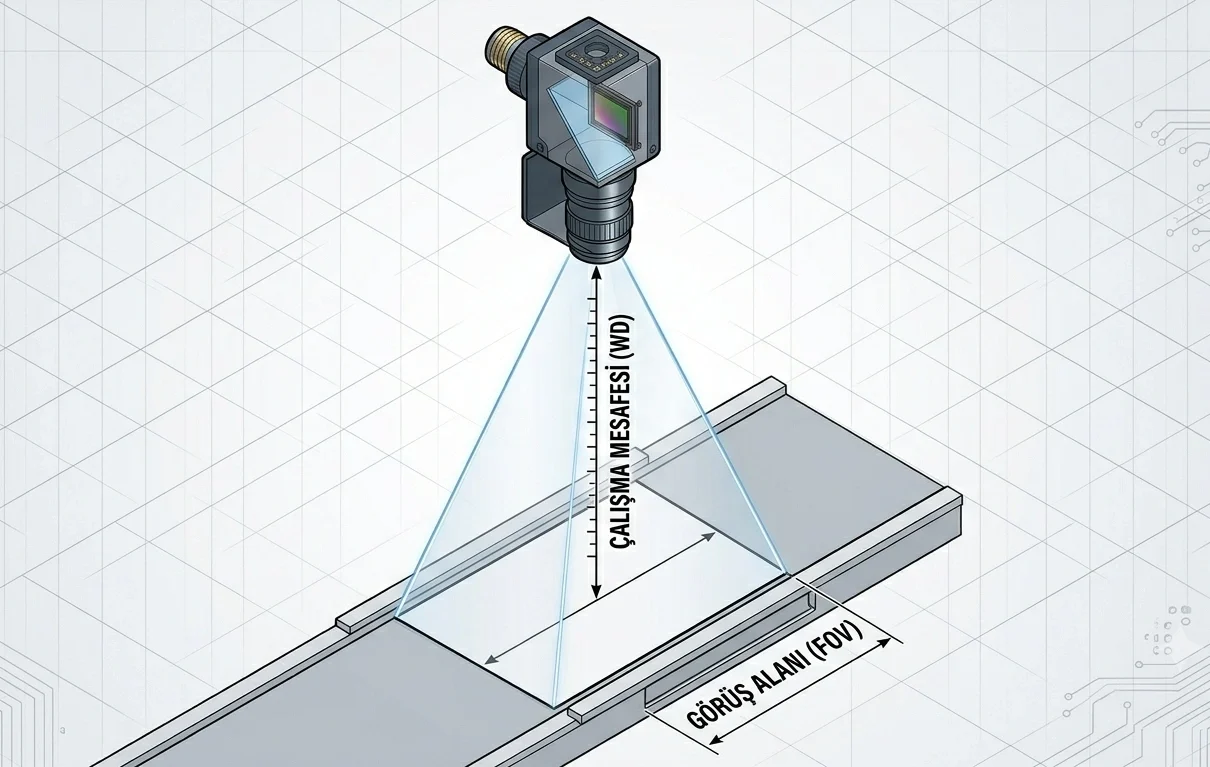

Üretim Bandındaki Ürünün Boyutuna Göre Kamera Görüş Alanı (FOV) ve Çalışma Mesafesi (WD) Nasıl Hesaplanır?
Endüstriyel yapay görme kameraları, üretim hatlarındaki ürünlerin doğru ve etkili bir şekilde analiz edilmesinde önemli bir rol oynamaktadır. Bu kameraların en etkili şekilde kullanılabilmesi için, ürünün boyutuna göre kamera görüş alanı (FOV) ve çalışma mesafesinin (WD) hesaplanması gerekmektedir. Bu hesaplamalar, görüntüleme sisteminin performansını artırmakla kalmayıp, aynı zamanda hata oranlarını da azaltmaktadır.
Kamera görüş alanı (FOV), kameranın bir görüntü alabilme yeteneğinin büyüklüğünü ifade eder. FOV, lensin optik özelliklerine ve kameranın yerleştirildiği noktaya bağlıdır. Ürünün boyutunu göz önünde bulundurarak, FOV’un hesaplanmasında genellikle şu formül kullanılır: FOV = 2 * (WD * tan(θ/2)) Bu formülde, θ lensin görüş açısını gösterirken, WD ise kameranın lens ile ürünün yüzeyi arasındaki mesafeyi tanımlar. Ürün boyutu arttıkça, gereken FOV değeri de artar. Bu nedenle, uygun lens seçimi, kullanıcının ihtiyaçlarına göre FOV’un doğru bir şekilde ayarlanması bakımından çok önemlidir.
Çalışma mesafesi (WD) ise, kameranın lensinin ürün yüzeyine olan uzaklığını ifade eder. Bu mesafe, ürünlerin doğru bir şekilde görüntülenebilmesi için kritik öneme sahiptir. Ürün boyutu büyükse, WD’nin artırılması gerekebilir; bu da FOV’un genişletilmesi gerektiği anlamına gelir. Tersine, ürün boyutu küçükse, camera özelliklerine göre daha kısa bir WD tercih edilebilir. Bu hesaplamalar, özellikle farklı boyutlardaki üretim hatlarında sistemin efektif bir şekilde çalışmasını sağlamaktadır.
Özellikle endüstriyel yapay görme sistemleri uygulanırken, FOV ve WD hesaplamaları, her bir üretim sürecinin gereksinimlerine özel olarak yapılmalıdır. Bu süreç, hem ürün kalite kontrolünü hem de operasyonel verimliliği artırma hedeflerine ulaşmamıza yardımcı olacaktır.
Yapay Zeka Tabanlı Kalite Kontrol Yazılımlarının Piksel Hassasiyeti için Megapixel (MP) Sensör Uyumu Nasıl Olmalıdır?
Yapay zeka tabanlı kalite kontrol yazılımları, endüstriyel yapay görme kameraları ile büyük bir gelişim göstermiştir. Bu sistemlerin verimliliği ve doğruluğu, kullanılan MP sensörlerin kalitesine ve uyumuna bağlıdır. Megapixel sensörler, daha yüksek piksel sayısı sayesinde görüntülerin detaylarını daha iyi yakalayarak kalite kontrol süreçlerini önemli ölçüde iyileştirir.
Doğru megapiksel sensör seçimi için ilk kriter, gerekli çözünürlük düzeyinin belirlenmesidir. Uygulama gereksinimleri, hangi megapiksel seviyesinin daha etkili olduğu konusunda yönlendirici olabilir. Örneğin, daha karmaşık ve ayrıntılı ürünlerin kontrolü için 5 MP veya daha yüksek çözünürlükler tercih edilebilirken, daha basit kontroller için daha düşük çözünürlük yeterli olabilir.
Aynı zamanda, sensörlerin dinamik aralığı da dikkate alınmalıdır. Yüksek dinamik aralığa sahip MP sensörler, özellikle değişken aydınlatma koşullarında daha tutarlı ve doğru görüntüler sağlayabilir. Bu durum, yapay zeka destekli sistemlerin yapay zeka algoritmaları ile daha iyi sonuçlar elde etmesine olanak tanır.
Megapixel sensörlerin bir diğer önemli özelliği ise hızlı okuma hızıdır. Kalite kontrol süreçlerinde, hızlı ve anlık geri dönüş almak için sensörünüzün veri işleme hızının optimize edilmesi gerekmektedir. Bu, sensörlerin piksel hassasiyetini artırmakla kalmayıp, aynı zamanda genel sistem performansını da yükseltir.
Netice itibarıyla, endüstriyel yapay görme kameraları için megapiksel sensör uyumu, kalite kontrol yazılımlarındaki başarıyı doğrudan etkilemektedir. Doğru sensör seçiminde, çözünürlük, dinamik aralık ve okuma hızı gibi parametreler titizlikle değerlendirilmeli ve uygulama ihtiyaçlarına göre optimize edilmelidir.
Endüstriyel Kameralarda Diyafram ve Enstantane Hızının Hareket Fluluğunu Engellemedeki Kritik Rolü
Endüstriyel yapay görme kameraları, otomasyon süreçlerinde ve görüntü işleme uygulamalarında önemli bir rol oynamaktadır. Bu tür kameraların performansı, görüntü kalitesini etkileyen çeşitli faktörlere bağlıdır. İki temel parametre, diyafram açıklığı ve enstantane hızı, hareketli nesnelerin net bir şekilde görüntülenmesinde kritik bir öneme sahiptir.
Diyafram açıklığı, lensin açılma boyutunu belirleyerek, kameranın sensörüne ışık miktarını kontrol eder. Daha geniş bir diyafram açıklığı, ortamdan daha fazla ışık alarak daha net ve daha az grenli görüntüler oluşturur. Ancak, geniş diyafram açıklıkları, derinlik alanında sıkıntılara yol açabilir; bu noktada netlik alanı daralır. Dolayısıyla, hareketli nesnelerin net bir şekilde yakalanabilmesi için uygun diyafram açıklığının seçilmesi gerekmektedir.
Diğer yandan, enstantane hızı, kameranın algılayıcılarının ışık ile ne kadar süreyle temas ettiğini belirler. Hızlı hareket eden nesnelerin görüntülenmesinde, yeterince kısa bir enstantane hızı seçilmesi hayati önem taşır. Eğer enstantane hızı çok düşükse, hareket fluluğu kaçınılmaz olur ve görüntü bulanıklaşır. Bu, özellikle endüstriyel uygulamalarda, kritik olan detayların kaybolmasına neden olabilir. Örneğin, bir üretim hattındaki nesnelerin hareketinin yüksek hızda olduğu durumlarda, uygun enstantane hızı ile net görüntü elde edilmesi sağlanabilir.
Sonuç olarak, endüstriyel yapay görme kameraları için diyafram açıklığı ve enstantane hızı arasındaki dengeyi sağlamak, kaliteli görüntü elde etmek için önemlidir. Bu faktörlerin doğru bir şekilde ayarlanması, hareketli nesnelerin net bir şekilde izlenebilmesi için gereklidir.
